1、锅炉简介
某热电厂锅炉为南方锅炉厂生产的NG—220／9.8—Q6型单汽包、自然循环、集中下降管，倒“U”型布置的煤气锅炉。采用半露天布置，锅炉前部竖井为炉膛，其四周布满了全膜式水冷壁，炉膛上方布置有屏式过热器，在水平烟道及转向室布满顶棚管和包墙管，尾部竖井烟道中布置两级（2#炉为三级）省煤器和一级空气预热器。锅炉构架采用双框架全钢结构，按七级地震强度设计。炉膛、过热器和上级省煤气，为全悬吊结构，下级省煤气和尾部空气预热器为支承结构。煤气燃烧器，为前后墙布置。
2、检修目的
进行锅炉设备的维护、检修是保证锅炉设备安全，经济运行，提高锅炉设备可用系数的一个重要环节。各级管理部门和每一个检修人员都必须重视检修工作，贯彻“应修必修、修必修好、防止失修、避免过剩维修、保证设备安全可靠”的原则。检修中严格按规程及方案要求：优质、安全、高效完成检修任务，为电厂搞好安全、稳定、长周期、满负荷，优化生产提供高质量的物质基础。

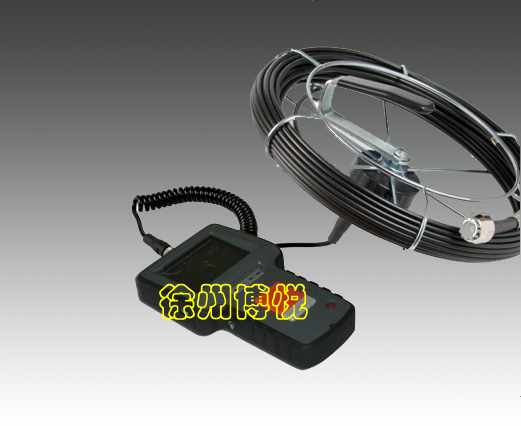

3、工业管道内窥镜检测范围及流程
1、水冷壁检修流程
a. 水冷壁清扫:清理管子外壁积灰和焦渣
b. 靠近燃烧器附近水冷壁管检查，用工业管道内窥镜检测内部腐蚀情况，
c. 更换和修补磨损,胀粗,变形,损伤的管段
d. 消除运行中存在的缺陷
2、过热器检修流程
a. 受热面及水平烟道清扫
b. 检查磨损、过热、胀粗及蠕胀
c. 检查、修理、更换管夹、梳形板及防磨装置
d. 用工业管道内窥镜检测管子内部焊缝情况并拍照、录像
e. 割管检查管子内部状况
f. 更换个别缺陷超标的管子
3、再热器检修流程
a. 清扫管子外壁积灰
b. 检查管子的磨损、胀粗，弯曲变形情况
c. 清扫或修理联箱支座
d. 打开联箱手孔，用工业管道内窥镜检查腐蚀结垢情况及有无异物情况， 根据拍摄的内容并清理内部 |
